AULA 07 - 30/03/2023

Exercício 04

Programação de um código autolisp que construa uma cadeira tridimensional no autocad, que cumpra os seguintes requisitos:

- Indicar o ponto inicial da cadeira

- Indicar o comprimento da cadeira na coordenada X

- indicar a largura da cadeira na coordenada Y

- Indicar a altura da cadeira (altura do assento) em coordenada Z

- Indicar a espessura do assento

- Indicar a altura das costas

- Indicar a espessura das costas

CÓDIGO FORNECIDO

(defun c:cadeira ()

(setq pontos2d (getvar "osmode"))

(setq pontos3d (getvar "3dosmode"))

(setvar "osmode" 0) (setvar "3dosmode" 0)

(setq pt1 (getpoint "indique o ponto de inserção da cadeira: "))

(If (= nil (setq comprimento (getreal " indique o comprimento da cadeira (em x): ")))

(setq comprimento 0.50))

(If (= nil (setq largura (getreal "indique a largura da cadeira(em y): ")))

(setq largura 0.50))

(If (= nil (setq altura (getreal "indique a altura da cadeira : (em z): ")))

(setq altura 0.60))

(If (= nil (setq esp1 (getreal "indique a espessura do assento: ")))

(setq esp1 0.02))

(If (= nil (setq esp2 (getreal "indique a espessura dos pés: ")))

(setq esp2 0.02))

(If (= nil (setq costas (getreal "indique a altura das costas: ")))

(setq costas 0.5))

(If (= nil (setq esp3 (getreal "indique a espessura das costas: ")))

 (setq esp3 0.05))

(modelar)

(modelar2)

(setvar "osmode" pontos2d)

(setvar "3dosmode" pontos3d)

(command "ucs" "") )

(defun modelar ()

(command "ucs" pt1 "")

(command "box" (list 0 0 (- altura esp1))

(list comprimento largura (+ altura esp1)))

(setq e1 (entlast)) (command "box" (list 0 0 0)

(list esp2 esp2 (- altura esp1)))

(command "array" (entlast) "" "r" 2 2 (- largura esp2)

(- comprimento esp2)) )

(defun modelar2 () (command "box" (list 0 0 (+ altura esp1))

(list comprimento esp3 (+ altura esp1 costas))) )

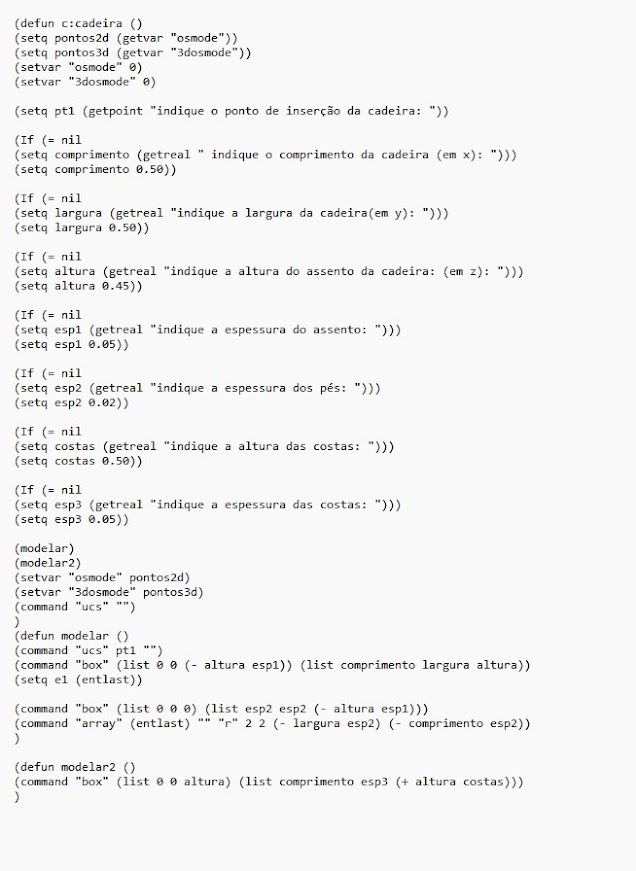

CODIGO ALTERADO

Resultado do comando cadeira
